Предлагаем дисковые поворотные трехэксцентриковые затворы во фланцевом и межфланцевом исполнении, а также под приварку. Все изделия имеют необходимые сертификаты.
Компания «Кронштадт» представляет дисковые поворотные трехэксцентриковые затворы во фланцевом и межфланцевом исполнении, а также под приварку. Трехэксцентриковые затворы устанавливаются на трубопроводах в качестве регулирующих затворных механизмов и применяются в промышленных сферах и в системах гражданского водоснабжения.
Поставляемые нами трехэксцентриковые дисковые затворы удовлетворяют всем техническим требованиям и имеют необходимые сертификаты.
Трехэксцентриковые затворы - принцип работы
Трехэксцентриковые затворы имеют особую механику, посредством которой диск не поворачивается вокруг своего диаметра, как в стандартных симметричных конструкциях, а описывает сложную траекторию, открывая рабочий поток даже при минимальных углах открытия.
Поворотный диск в корпусе трехэксцентрикового затвора расположен асимметрично, а его профиль и профиль седла имеют форму усеченного конуса. Таким образом обеспечивается смещение его оси в двух направлениях.
Особенности и преимущества трехэксцентриковых дисковых затворов
Благодаря тому, что в трехэксцентриковых дисковых затворах диск отодвигается от седла даже при минимальных смещениях, отпадает необходимость обеспечивать в корпусе пространство для его поворота на все 90 градусов. Кроме того, диск меньше подвергается истиранию.
Принцип замены вращательного движения возвратно-поступательным используется во всех эксцентрических затворах, но трехэксцентриковые затворы имеют существенное отличие. Ось симметрии седла и вектор движения диска расположены под углом к основной оси корпуса. Это обеспечивает два преимущества перед другими эксцентрическими затворами:
меньшую на 10-20 процентов строительную длину при тех же эксплуатационных характеристиках;
меньшие на 10-20 процентов нагрузки на приводные механизмы.
Поворотные трехэксцентриковые затворы - технические характеристики
Соответствие стандартам
ASME B16.34, API 609, EN 593 и в соответствии с индивидуальными требованиями заказчика.
Рабочие среды
Воздух, вода и водяной пар, нефть и нефтепродукты, природный и углеводородные газы, включая агрессивные составы с концентрацией сероводорода более 6 %.
Температурный диапазон
От -64°С до +550°С
Климатическое исполнение
ХЛ1, У1, УХЛ1
Герметичность
Класс А
Варианты присоединения

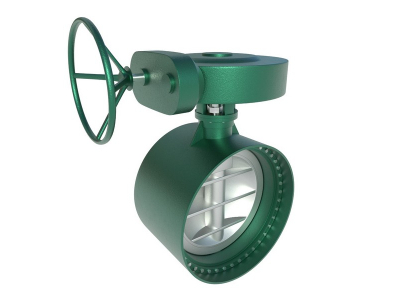

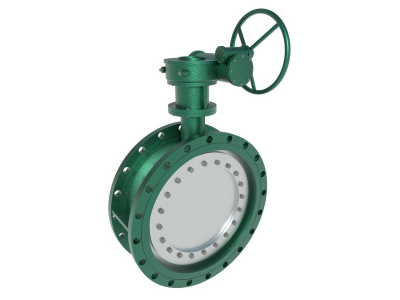

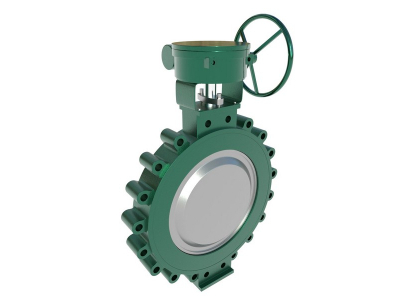

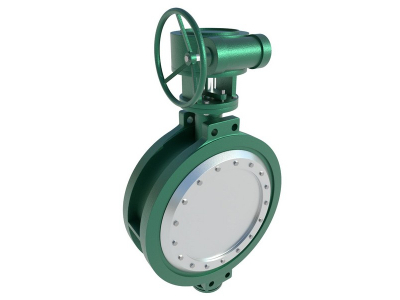

Межфланцевое, фланцевое, под приварку
Стандарты длины
EN 558, ASME B 16.10 и в соответствии с индивидуальными требованиями заказчика.
