Дисковые затворы с симметричным диском

затвор дисковый с симметричным диском, поворотный затвор с симметричным диском

Характеристики:

Диаметр,мм	50 - 3000
Управление	Ручное, электропривод, пневмопривод
Присоединение	Межфланцевое, фланцевое, с резьбовыми проушинами

Все модели

Компания «Кронштадт» представляет дисковые затворы с симметричным диском. Поставляемые нами дисковые затворы удовлетворяют всем техническим требованиям и имеют необходимые сертификаты.

Сферы применения дисковых затворов с симметричным диском

Дисковый затвор с симметричным диском - элемент запорной трубопроводной арматуры, разновидность поворотного дискового затвора, используемый в целом ряде отраслей, среди которых:

химическая и нефтехимическая промышленность;
промышленное и гражданское строительство;
системы водоснабжения и водоподготовки;
пищевая промышленность;
пневмотранспорт;
кораблестроение;
энергетика.

Особенности и преимущества поворотных затворов с симметричным диском

В поворотных затворах с симметричным диском рабочая среда не контактирует с корпусом, и эксплуатационные качества затвора определяются только материалами манжеты и диска. Поворотные затворы с симметричным диском обеспечивают полную герметичность при любом направлении потока, что позволяет использовать их в реверсивных системах. Среди других преимуществ этого типа запорной арматуры:

произвольное установочное положение;
точная центровка, обеспечиваемая монтажными отверстиями;
легкая замена уплотнительной манжеты;
отсутствие необходимости в техническом обслуживании;
простой демонтаж и утилизация.

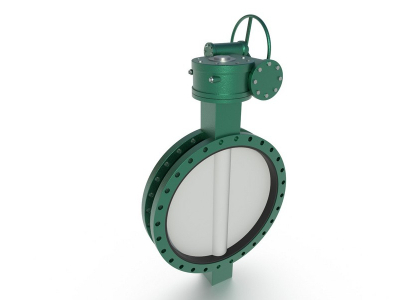

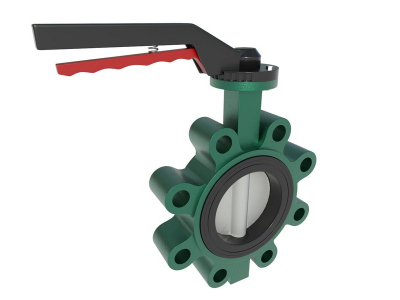

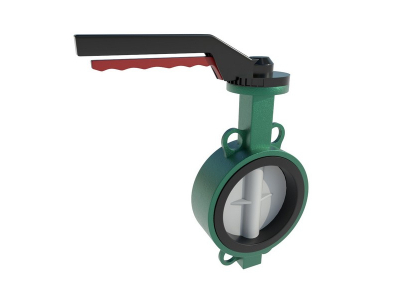

По умолчанию эти затворы имеют межфланцевое присоединение, но возможно также фланцевое исполнение и исполнение с резьбовыми проушинами. При монтаже затворов не требуется никаких дополнительных уплотнений, так как выступающая с обеих сторон корпуса манжета обеспечивает герметичность соединения при стягивании. Манжеты выпускаются как в съемном, так и в монолитном варианте.

Поворотные затворы с симметричным диском, поставляемые нашей компанией, проходят прецизионную обработку корпуса и диска, что обеспечивает надежность и длительный срок эксплуатации, а также минимально требуемый крутящий момент. Тройная фиксация вала предотвращает его деформацию и облегчает управление.

Технические характеристики дисковых затворов с симметричным диском

Диаметр условного прохода, мм	50 - 3000
Положение диска	по центру без эксцентриситета
Номинальное рабочее давление, бар	6, 10, 16, ASME class 125/150
Тип присоединения	межфланцевое, фланцевое, с резьбовыми проушинами
Основные размеры	в соответствии с ГОСТ, ASME, DIN, API
Материалы корпуса и диска	Чугун (GG-25), ВЧШГ (GGG-40, GGG-40.3), бронза, сталь 20, AISI 304, AISI 316 и др.
Уплотнение по валу	эластомерное кольцо
Управление	ручное (рукоятка, редуктор+штурвал), электропривод, пневмопривод
