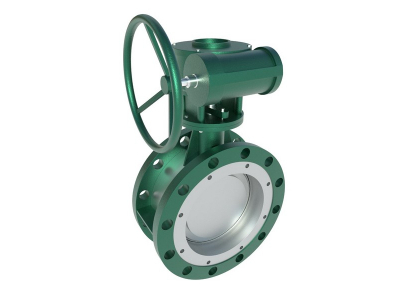

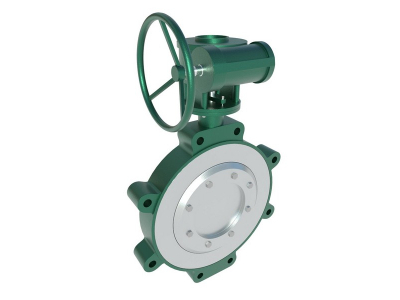

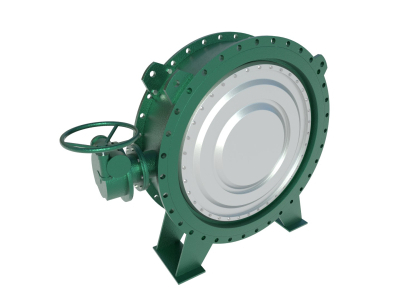

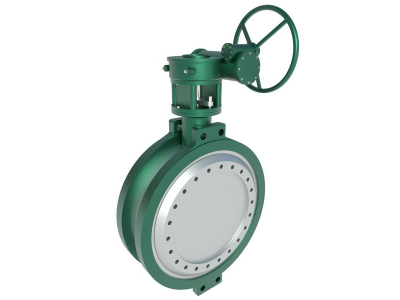

Предлагаем дисковые поворотные двухэксцентриковые затворы во фланцевом и межфланцевом исполнении, а также под приварку. Все изделия имеют необходимые сертификаты.
Компания «Кронштадт» представляет дисковые поворотные двухэксцентриковые затворы во фланцевом и межфланцевом исполнении, а также под приварку. Двухэксцентриковые затворы устанавливаются на трубопроводах в качестве регулирующих затворных механизмов и применяются в промышленных сферах и в системах гражданского водоснабжения.
Поставляемые нами двухэксцентриковые дисковые затворы удовлетворяют всем техническим требованиям и имеют необходимые сертификаты.
Двухэксцентриковые затворы - принцип работы
Двухэксцентриковые затворы имеют особую механику, посредством которой диск не поворачивается вокруг своего диаметра, как в стандартных симметричных конструкциях, а описывает сложную траекторию, открывая рабочий поток даже при минимальных углах открытия.
Поворотный диск в корпусе двухэксцентрикового затвора расположен асимметрично, а его профиль имеет форму усеченного конуса. Таким образом обеспечивается смещение его оси в двух направлениях.
Особенности и преимущества двухэксцентриковых дисковых затворов
Благодаря тому, что в двухэксцентриковых дисковых затворах диск отодвигается от седла даже при минимальных смещениях, отпадает необходимость обеспечивать в корпусе пространство для его поворота на все 90 градусов. Кроме того, диск меньше подвергается истиранию. Это обеспечивает два основных преимущества двухэксцентриковых дисковых затворов перед стандартными:
меньшую строительную длину, что может стать решающим фактором в ограниченном пространстве;
больший эксплуатационный ресурс при тех же используемых материалах.
Поворотные двухэксцентриковые затворы - технические характеристики
Соответствие стандартам
ASME B16.34, API 609, EN 593 и в соответствии с индивидуальными требованиями заказчика.
Рабочие среды
Воздух, вода и водяной пар, нефть и нефтепродукты, природный и углеводородные газы, включая агрессивные составы с концентрацией сероводорода более 6 %.
Температурный диапазон
От -64°С до +550°С
Климатическое исполнение
ХЛ1, У1, УХЛ1
Герметичность
Класс А
Варианты присоединения
Межфланцевое, фланцевое, под приварку
Стандарты длины
EN 558, ASME B 16.10 и в соответствии с индивидуальными требованиями заказчика.
