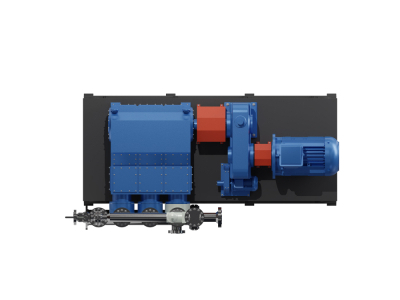

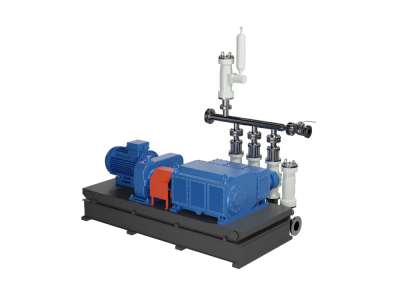

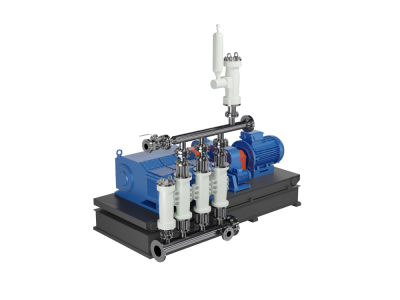

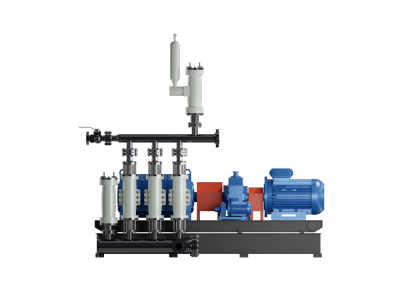

Гидравлические мембранные насосы AILIPU
Мембранный дозирующий насос предназначен для перекачки жидкостей повышенной вязкости, включая химически агрессивные среды.
Область применения: нефтехимия, горнодобывающая отрасль, металлургия, энергетика, цементная, фармацевтическая, пищевая промышленности.
Гидравлический мембранный насос представляет собой герметичный объемный насос с двойной защитой гидравлической приводной части с применением двух шланговых мембран (внешняя и внутренняя мембраны), расположенных одна в другой.
Преимущества гидравлических мембранных насосов
-
Перекачка коррозионно-агрессивных и абразивных сред
-
Отсутствие утечек перекачиваемых жидкостей во внешнюю среду
-
Высокая износостойкость и, как следствие, длительный срок службы
-
Простота технического обcлуживания
-
Компактные размеры
Технические характеристики мембранно-плунжерных насосов AILIPU
Материалы, применяемые для изготовления проточной части насоса: 20Cr13, SS304, SS316, SS316L, 2205, 2507.
Мембранно-плунжерный насос комплектуется минимально необходимым комплектом контрольно-измерительных приборов, запасных частей и расходных материалов.
Применяемое оборудование имеет необходимые сертификаты соответствия, действующие на территории Российской Федерации.
Основные параметры гидравлических мембранных насосов серии 3WGM125 (усилие на плунжере 60 кН)
|
Модель |
Диаметр поршня, мм |
Длина хода, мм |
Частота вращения, min-1 |
Расход, м3/ч |
Давление нагнетания, МПа |
Мощность, кВт |
Диаметр патрубков, мм (вход, выход) |
|
3WG125-6/10 |
80 |
125 |
59 |
6.669 |
10 |
30 |
DN100, DN65 |
|
3WG125-7.5/10 |
80 |
125 |
74 |
8.365 |
10 |
30 |
DN125, DN80 |
|
3WG125-10/10 |
80 |
125 |
105 |
11.868 |
10 |
45 |
DN150, DN80 |
|
3WG125-7.5/8 |
90 |
125 |
59 |
8.44 |
8 |
30 |
DN125, DN80 |
|
3WG125-9.5/8 |
90 |
125 |
74 |
10.585 |
8 |
30 |
DN150, DN80 |
|
3WG125-13.5/8 |
90 |
125 |
105 |
15.02 |
8 |
45 |
DN150, DN100 |
|
3WG125-9/6.3 |
100 |
125 |
59 |
10.42 |
6.3 |
30 |
DN150, DN80 |
|
3WG125-11.5/6.3 |
100 |
125 |
74 |
13.07 |
6.3 |
30 |
DN150, DN80 |
|
3WG125-16.5/6.5 |
100 |
125 |
105 |
18.55 |
6.3 |
45 |
DN200, DN100 |
Основные параметры гидравлических мембранных насосов серии 3W160 (усилие на плунжере 110 кН)
|
Модель |
Диаметр поршня, мм |
Длина хода, мм |
Частота вращения, min-1 |
Расход, м3/ч |
Давление нагнетания, МПа |
Мощность, кВт |
Диаметр патрубков, мм (вход, выход) |
|
3WG160-11.5/12.5 |
100 |
150 |
59 |
13.338 |
12.5 |
55 |
DN150, DN80 |
|
3WG160-14.5/12.5 |
100 |
150 |
74 |
16.729 |
12.5 |
75 |
DN200, DN100 |
|
3WG160-20.5/12.5 |
100 |
150 |
105 |
23.737 |
12.5 |
110 |
DN200, DN100 |
|
3WG160-18/8 |
125 |
150 |
59 |
20.841 |
8 |
55 |
DN200, DN100 |
|
3WG160-23/8 |
125 |
150 |
74 |
26.139 |
8 |
75 |
DN250, DN125 |
|
3WG160-32/8 |
125 |
150 |
105 |
37.09 |
8 |
110 |
DN250, DN150 |
|
3WG160-23/6.3 |
140 |
150 |
59 |
26.143 |
6.3 |
55 |
DN150, DN80 |
|
3WG160-28.5/6.3 |
140 |
150 |
74 |
32.789 |
6.3 |
75 |
DN250, DN150 |
|
3WG160-41/6.3 |
140 |
150 |
105 |
46.52 |
6.3 |
110 |
DN250, DN150 |
Основные параметры гидравлических мембранных насосов серии 3W190 (усилие на плунжере 180 кН)
|
Модель |
Диаметр поршня, мм |
Длина хода, мм |
Частота вращения, min-1 |
Расход, м3/ч |
Давление нагнетания, МПа |
Мощность, кВт |
Диаметр патрубков, мм (вход, выход) |
|
3WG190-21.5/12.5 |
125 |
190 |
59 |
24.749 |
12.5 |
110 |
DN200, DN100 |
|
3WG190-27/12.5 |
125 |
190 |
74 |
31.041 |
12.5 |
132 |
DN200, DN150 |
|
3WG190-39/12.5 |
125 |
190 |
105 |
44.044 |
12.5 |
185 |
DN250, DN150 |
|
3WG190-31.5/8 |
150 |
190 |
59 |
35.639 |
8 |
110 |
DN250, DN150 |
|
3WG190-39/8 |
150 |
190 |
74 |
44.699 |
8 |
132 |
DN250, DN150 |
|
3WG190-55/8 |
150 |
190 |
105 |
63.425 |
8 |
185 |
DN300, DN200 |
|
3WG190-45/6.3 |
180 |
190 |
59 |
51.32 |
6.3 |
110 |
DN250, DN150 |
|
3WG190-57/6.3 |
180 |
190 |
74 |
64.367 |
6.3 |
132 |
DN300, DN200 |
|
3WG190-80/6.3 |
180 |
190 |
105 |
91.332 |
6.3 |
185 |
DN350, DN250 |
Оформить заказ или запросить информацию
Основные параметры гидравлических мембранных насосов серии 3W220 (усилие на плунжере 250 кН)
|
Модель |
Диаметр поршня, мм |
Длина хода, мм |
Частота вращения, min-1 |
Расход, м3/ч |
Давление нагнетания, МПа |
Мощность, кВт |
Диаметр патрубков, мм (вход, выход) |
|
3WG220-41/12 |
160 |
220 |
59 |
46.952 |
12 |
185 |
DN250, DN150 |
|
3WG220-51/12 |
160 |
220 |
74 |
58.437 |
12 |
250 |
DN250, DN150 |
|
3WG220-73/12 |
160 |
220 |
105 |
83.558 |
12 |
315 |
DN300, DN200 |
|
3WG220-53/8 |
190 |
220 |
59 |
66.21 |
8 |
160 |
DN250, DN150 |
|
3WG220-73/8 |
190 |
220 |
74 |
83.043 |
8 |
220 |
DN300, DN200 |
|
3WG220-78/6.3 |
220 |
220 |
59 |
88.769 |
6.3 |
185 |
DN300, DN200 |
|
3WG220-98/6.3 |
220 |
220 |
74 |
111.33 |
6.3 |
250 |
DN350, DN250 |
Основные параметры гидравлических мембранных насосов серии 3W250 (усилие на плунжере 300 кН)
|
Модель |
Диаметр поршня, мм |
Длина хода, мм |
Частота вращения, min-1 |
Расход, м3/ч |
Давление нагнетания, МПа |
Мощность, кВт |
Диаметр патрубков, мм (вход, выход) |
|
3WG250-47/14 |
160 |
250 |
59 |
53.35 |
14 |
250 |
DN250, DN150 |
|
3WG250-60/14 |
160 |
250 |
74 |
66.91 |
14 |
315 |
DN300, DN200 |
|
3WG250-66/10 |
190 |
250 |
59 |
75.23 |
10 |
250 |
DN300, DN200 |
|
3WG250-83/10 |
190 |
250 |
74 |
94.35 |
10 |
315 |
DN300, DN200 |
|
3WG250-88/7.5 |
220 |
250 |
59 |
100.87 |
7.5 |
250 |
DN350, DN250 |
|
3WG250-110/7.5 |
220 |
250 |
74 |
126.51 |
7.5 |
315 |
DN350, DN250 |
