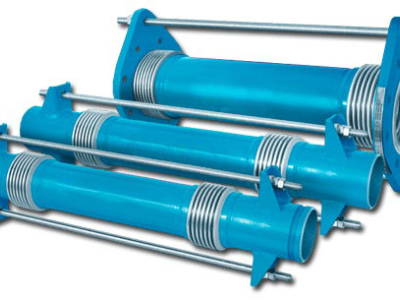

Сдвиговые компенсаторы МАРИЛЕНД

Сдвиговые компенсаторы способны брать на себя относительные смещения элементов трубопроводов в направлениях, перпендикулярных их оси. Такие смещения возникают как от температурных расширений, так и от механических нагрузок. Как и другие виды компенсаторов, сдвиговые компенсаторы снижают уровень шума и ограничивают распространение вибраций по трубопроводу. Наш официальный партнер из Беларуси ООО «НПГ Мариленд-Бел» производит металлические сильфонные сдвиговые компенсаторы размером от DN20 до DN1250 на давление от 1 до 25 бар.

Особенности сдвиговых металлических компенсаторов МАРИЛЕНД

Основа металлических компенсаторов МАРИЛЕНД – гофрированные сильфоны из одного или нескольких тонких слоев нержавеющей стали. Сдвиговые компенсаторы могут включать как один гофр с концевыми элементами, так и два гофра, разделенных прямым участком. Компенсаторы с двумя гофрами обладают большей гибкостью и способны работать в большем диапазоне перемещений.

Сдвиговые металлические компенсаторы МАРИЛЕНД относятся к разгруженным компенсаторам и оснащены усиливающими элементами, ограничивающими нагрузки на сильфон и опорные точки. В качестве усиливающих элементов могут использоваться как простые металлические стержни, допускающие перемещения только в одном поперечном направлении, так и сложные шарнирные и карданные конструкции, предоставляющие свободу перемещений во всей плоскости, перпендикулярной оси трубопровода.

Типовые схемы установки сдвиговых сильфонных компенсаторов

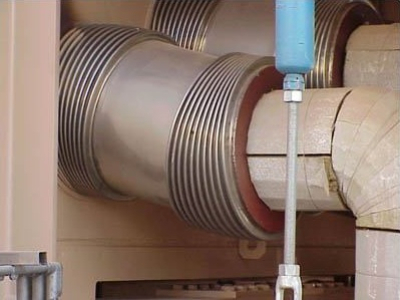

Фотогалерея
