Резиновые фланцевые компенсаторы

Резиновый компенсатор — эластичный соединительный элемент трубопровода, который воспринимает вибрации, температурные деформации и взаимные смещения соединяемых участков. Наиболее распространены резиновые фланцевые компенсаторы, обеспечивающие разъемное герметичное соединение с трубопроводом и оборудованием.

Фланцевые и обжимные исполнения применяются возле насосов, трубопроводной арматуры и технологического оборудования, а также на участках, где необходимо снизить передачу вибрации, компенсировать небольшую несоосность или обеспечить подвижность соединения.

Что компенсирует резиновый компенсатор

Эластичная конструкция позволяет воспринимать несколько видов нагрузок и перемещений:

• осевое сжатие и растяжение;
• боковые и сдвиговые смещения;
• угловые перемещения;
• вибрации от насосов, компрессоров и другого оборудования;
• монтажные отклонения и небольшую несоосность соединяемых участков.

Поэтому резиновый компенсатор может одновременно выполнять функции компенсатора перемещений и виброизолирующего элемента трубопроводной системы.

Фланцевые и обжимные резиновые компенсаторы

Компенсатор фланцевый соединяется с ответными фланцами трубопровода и позволяет получить разъемный узел, удобный для монтажа и замены. В зависимости от конструкции применяются исполнения с поворотными или фиксированными фланцами.

Обжимные компенсаторы крепятся к присоединительным патрубкам при помощи специальных элементов и применяются там, где такой способ монтажа соответствует конструкции трубопровода и условиям эксплуатации.

Типы резиновых компенсаторов по перемещениям

В зависимости от требуемой кинематики применяются боковые, угловые и универсальные конструкции. Универсальный резиновый компенсатор способен воспринимать сочетание осевых, боковых и угловых смещений в пределах расчетных значений.

Материал и рабочая среда

Материал эластичного элемента выбирается по составу рабочей среды и температуре. Для воды, технологических жидкостей, масел, газов и химически активных сред применяются различные типы синтетических каучуков и полимерных материалов. Совместимость материала со средой должна проверяться при подборе.

Как подобрать резиновый фланцевый компенсатор

Для подбора необходимо указать:

• условный проход и размеры присоединительных фланцев;
• рабочее давление;
• температуру и рабочую среду;
• осевое, боковое и угловое перемещение;
• наличие вибрационных нагрузок;
• требования к материалу и исполнению фланцев;
• монтажную длину и ограничения по габаритам.

Применение резиновых компенсаторов

Резиновые фланцевые компенсаторы применяются в системах водоснабжения и водоотведения, на насосных станциях, в энергетике, химической и нефтеперерабатывающей промышленности, вентиляционных системах и других промышленных трубопроводах.

Цена и заказ фланцевого компенсатора

Стоимость определяется диаметром, давлением, материалом эластичного элемента, типом фланцев, допустимыми перемещениями и условиями эксплуатации. Для получения предложения направьте исходные данные или техническое задание.

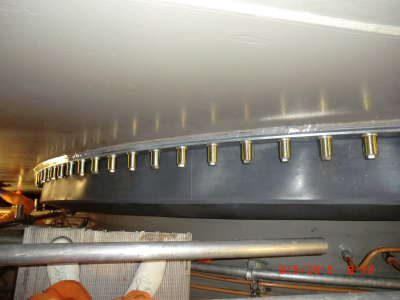

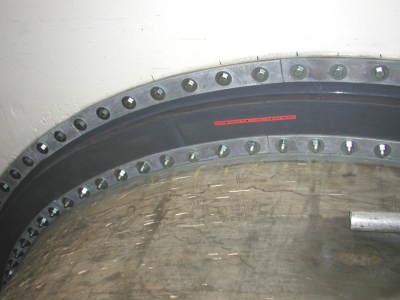

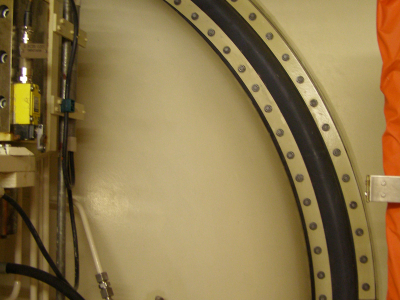

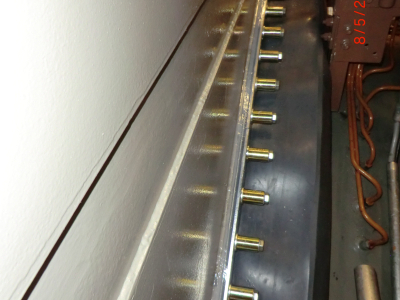

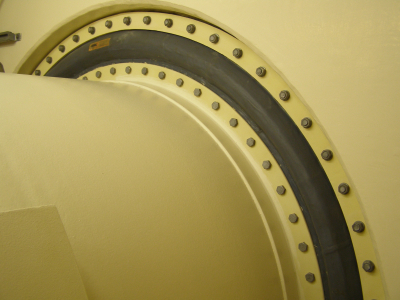

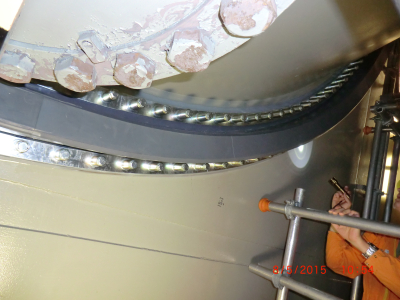

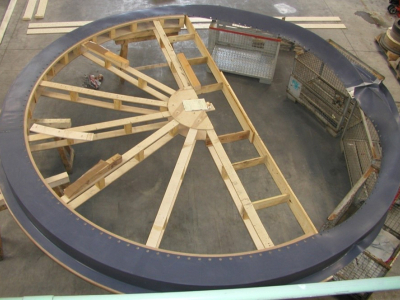

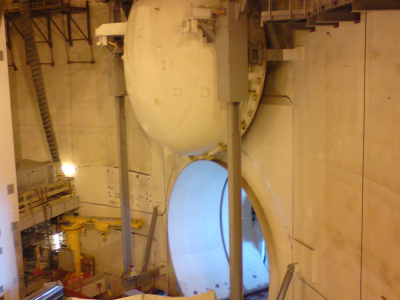

Фотогалерея
