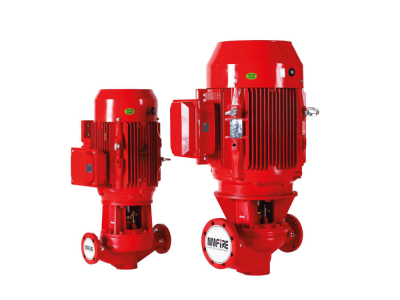

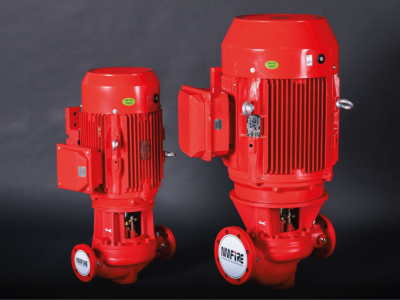

Центробежные насосы с соосными патрубками

Пожарные центробежные насосы с соосными патрубками незаменимы в ограниченном пространстве – в отелях и больницах, торговых центрах, вокзалах и аэропортах. Компания «Кронштадт» предлагает 13 моделей центробежных насосов с соосными патрубками серии ЦНСП.

Устройство и принцип работы центробежного насоса с соосными патрубками

Принцип работы центробежного насоса с соосными патрубками такой же, как и у всех центробежных насосов. В корпусе спиральной формы находится рабочее колесо с лопастями, а возникающая при его вращении центробежная сила гонит жидкость от центра, где расположено всасывающее отверстие, к краям корпуса, где она выталкивается через выпускное.

Принципиальные отличия от других центробежных насосов заключаются в вертикальном расположении привода и оси вращения рабочего колеса и в том, что впускной и выпускной патрубки находятся на одной прямой. Вертикальная компоновка позволяет значительно сэкономить занимаемую площадь, а соосное расположение патрубков упрощает конструкцию трубопровода и облегчает монтаж и демонтаж насоса для ремонта или замены. Поэтому такие агрегаты называют вертикальными встроенными насосами или насосами, встраиваемыми в линию.

Технические характеристики вертикальных встроенных насосов серии ЦНСП

Несмотря на компактные размеры вертикальные встроенные насосы обладают достаточно высокой производительностью и способны подавать воду на значительную высоту и расстояние. В модельный ряд агрегатов серии ЦНСП включено 13 насосов производительностью от 3 до 95 л/сек с рабочим давлением от 0.3 до 1.4 МПа.

Привод насосов с соосными патрубками серии ЦНСП

Насосы с соосными патрубками серии ЦНСП поставляются только с электроприводом, так как предназначены в основном для установки в жилых, коммерческих и общественных зданиях, где пространство ограничено, и действуют ограничения по уровню шума и санитарным нормам.
