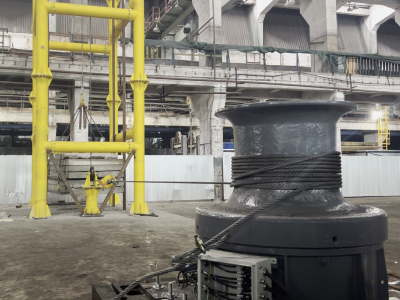

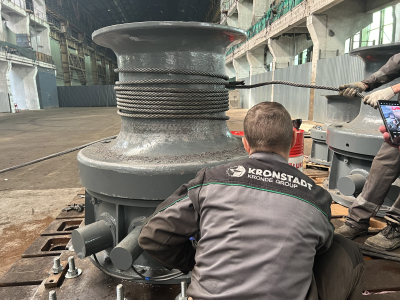

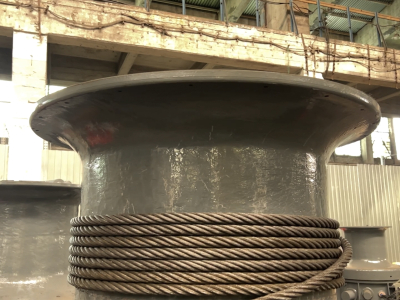

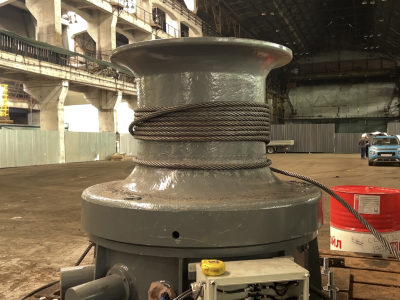

Шпиль швартовный РШТФ-ШШ

Name: Швартовные шпили судовые и доковые с сертификатом РМРС
Brand: Шпиль швартовный РШТФ-ШШ
SKU: shpil-shvartovnyij-kron-shsh
Availability: InStock

швартовные, шпили, судовые, доковые, рмрс

Швартовный шпиль РШТФ-ШШ предназначен для использования в качестве палубного оборудования на речных и морских судах, а также в сухих и плавучих доках и других гидротехнических сооружениях, где требуется проведение соответствующих операций.

Данное оборудование осуществляет силовое вытягивание швартовных концов, а также их удержание при выполнении швартовки.

Вращение турачки шпиля осуществляется с помощью электропривода, установленного внутри самой турачки, через редуктор.

Оборудование соответствует нормам и правилам Российского Морского Регистра Судоходства.

Рабочие характеристики

Модификация по тяговому усилию	-00			-02		-01
Номинальное тяговое усилие шпиля кН (тс), не менее	50 (5,099)			80 (8,158)		200 (20,394)
Режимы скорости	1	2	3	1	2	1	2	3
Скорость травления/выбирания каната при номинальном тяговом усилии, м/мин, не менее	6,3	14	29,5	17	11	6	12	24,5
Потребляемая мощность при номинальном усилии, кВт, не более	16	16	11	22,5	10,6	56	56	27

Габариты швартовного шпиля

Модификация по тяговому усилию	-00	-02	-01
Диаметр турачки, мм	850	680	1200
Диаметр по основанию (без соединительной коробки), мм	2010	1280	2460
Высота (с проушиной), мм	1650	1550	1890
Масса сухая, кг:	4500	3600	9500
Объём масла, л.	180	280	340

Характеристики электропривода и параметры электроэнергии

Модификация по тяговому усилию	-00			-02		-01
Режим скорости	1	2	3	1	2	1	2	3
Мощность, кВт	16	16	11	22,5	10,6	56	56	27
Частота вращения, об/мин.	1400	665	300	1400	300	1400	665	300
Наличие электромагнитного тормоза	Есть
Степень защиты	IP56
Напряжение сети, В.	380
Род тока	Трехфазный, переменный
Частота, Гц.	50

Состав оборудования:

В состав механической части шпиля входят:

Двигатель с электромагнитный тормозом и обогревом;
Редуктор, собранный в корпусе сварного основания шпиля;
Опорно-поворотное устройство;
Турачка;

В состав электрооборудования изделия входят:

Шкаф управления;
Колонка управления;
Коробка соединительная;

Шкаф электрический выполнен в виде стальной конструкции со степенью защиты IP56. Электроаппараты в соответствии с принципиальной схемой располагаются внутри корпуса на монтажной панели.

Колонна управления выполнена в виде вертикальной стойки с установленным на верхней части корпусом механизма выбора режимов. Корпус изготовлен из стали с антикоррозийным покрытием и имеет со степень защиты IP56. Основание колонки снабжено монтажными отверстиями для фиксации на подготовленной площадке.

Быстрый запрос

Оформить заказ или запросить информацию

Оперативно ответим и подберём оптимальное решение под ваши задачи.

Швартовные шпили для применения на судах

Компании «Кронштадт Машиностроение» сертифицирует Швартовные шпили в Российском Морском Регистре Судоходства и проводит заводские испытания изделий по методике, согласно требованиям и под контролем представителей РМРС.

Доковые и портовые швартовные шпили

Швартовные шпили РШТФ-ШШ могут использоваться в сухих доках, на причалах и других гидротехнических сооружениях. Компания «Кронштадт» имеет успешный опыт поставки данного оборудования для российских судоремонтных предприятий. Обратитесь к нашим специалистам для получения дополнительной информации о проектах, в которых использовалось данное оборудование.

Сертификация швартовных шпилей

По запросу заказчика оборудование может быть поставлено с сертификатами Российского Морского Регистра Судоходства, Российского Классификационного Общества и другими разрешительными документами необходимыми для эксплуатации согласно требованиям классификационных сообществ и государственных стандартов, утвержденных законодательством Российской Федерации.

Сертификаты соответствия государственного стандарта (ГОСТ-Р) «Техническому Регламенту о безопасности машин и оборудования» утвержденному постановлением Правительства Российской Федерации.

Сертификаты судовых насосов об одобрении типа РРР

Сертификаты об одобрении типового изделия РКО. Свидетельства об одобрении типа РКО на соответствие требованиям «Технического регламента о безопасности объектов внутреннего водного транспорта», утвержденного Постановлением Правительства Российской Федерации.

Свидетельства о типовом одобрении РМРС, включая соответствие «Техническому регламенту о безопасности объектов морского транспорта», утвержденного постановлением Правительства Российской Федерации.
