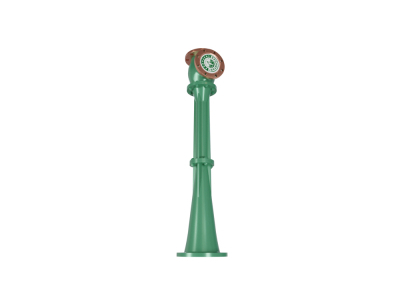

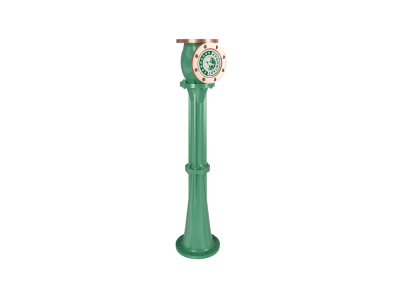

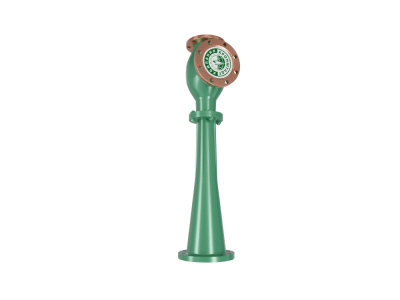

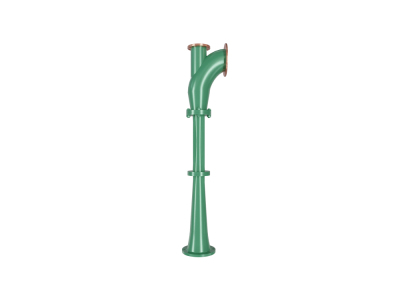

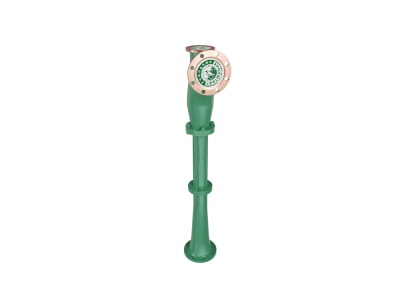

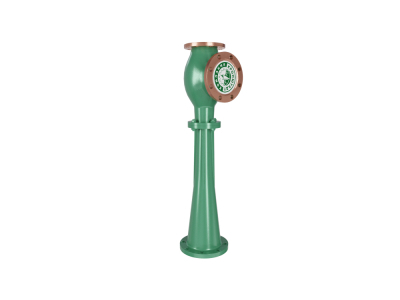

Судовые эжекторы VIGRUND Э(Н)

VIGRUND, судовой насос, судовой эжектор, насос эжектор

Характеристики:

Напор, м	от 3,6 до 1750
Производительность, м3/ч	от 5 до 630
Принцип	Струйный
Установка	Горизонтальный, Вертикальный
Среда	Грязная вода, Морская вода, Чистая вода
Тип	Дренажный, Самовсасывающий
Сфера	Судостроение

Все модели

Судовой эжектор типа Э(H) имеет простую конструкцию и, при отсутствии движущихся частей, отличается длительным сроком службы.

Все модели в линейке водоструйных эжекторов VIGRUN Э(Н) производительностью от 5 до 400 кубических метров в час демонстрируют отличную самовсасывающую способность а также бесперебойную и надежную работу.

Применение водоструйных судовых эжекторов VIGRUND

Данная серия насосного оборудования в основном используется в судовых дренажных системах, а также широко применяется для перекачки морской воды, смешанных жидкостей и очистки сточных вод.

Модификации струйных судовых насосов эжекторов VIGRUND Э(Н)

В линейке эжекторов серии Э(H) представлены 3 типа насосного оборудования:

Э(H)T – судовой струйный насос: В данной модификации ось всасывающего фланца перпендикулярна оси корпуса насоса.
Э(H)J – судовой струйный насос (ин-лайн): Модификация, где ось всасывающего фланца насосов совпадает с осью корпуса насоса.
Э(H)D – (компактный) судовой струйный насос.

Все модификации водоструйных эжекторов VIGRUND характеризуются высокой эффективностью и простотой установки.

Технические характеристики струйных судовых насосов

Судовой эжектор Э(H)T с фланцем перпендикулярным корпусу

Модель	Номинальный расход, м³/ч	Производительность, м³/ч	Рабочее давление,МПа	Давление на выходе,МПа	Высота всасывания, м
Э(H)3.6-5	3.6	5	0.7	0.08	4.0
Э(H)6-5	6	5	0.3	0.05	4.0
Э(H)7-10	7	10	0.7	0.08	4.0
Э(H)12-10	12	10	0.3	0.05	4.0
Э(H)14-20	14	20	0.7	0.08	4.0
Э(H)17-10	17	10	1.0	0.2	5.0
Э(H)19-15	19	15	0.3	0.05	4.0
Э(H)21-30	21	30	0.7	0.08	4.0
Э(H)24-20	24	20	0.3	0.05	4.0
Э(H)25-15	25	15	0.5	0.10	7.0
Э(H)35-50	35	50	0.7	0.08	4.0
Э(H)36-30	36	30	0.3	0.05	4.0
Э(H)40-30	40	30	0.7	0.15	5.0
Э(H)47-40	47	40	0.3	0.05	4.0
Э(H)50-60	50	60	0.7	0.06	6.0
Э(H)55-50	55	50	0.3	0.06	3.0
Э(H)60-100	60	100	0.7	0.09	2.0
Э(H)64-50	64	50	1.0	0.2	5.0
Э(H)90-80	90	80	0.7	0.10	5.0
Э(H)90-100	90	100	0.7	0.10	5.0
Э(H)100-150	100	150	0.7	0.09	2.0
Э(H)110-100	110	100	0.3	0.06	3.0
Э(H)120-200	120	200	0.7	0.09	2.0
Э(H)270-100	270	100	0.2	0.07	3.0

Судовой эжектор серии Э(H)J с фланцем по оси корпуса

Модель	Номинальный расход, м³/ч	Производительность, м³/ч	Рабочее давление,МПа	Давление на выходе,МПа	Высота всасывания, м
Э(H)15-10	15	10	1.2	0.25	5.0
Э(H)17-10	17	10	1.4	0.35	5.0
Э(H)28-15	28	15	0.7	0.12	7.0
Э(H)30-30	30	30	0.8	0.12	3.0
Э(H)35-10	35	10	0.65	0.20	5.0
Э(H)60-70	60	70	0.7	0.10	3.0
Э(H)105-80	105	80	0.7	0.17	5.0
Э(H)110-100	110	100	1.0	0.20	3.0
Э(H)115-50	115	50	0.6	0.22	2.5
Э(H)115-80	115	80	0.9	0.20	5.0
Э(H)130-120	130	120	1.0	0.20	3.0
Э(H)150-100	150	100	0.7	0.12	7.0
Э(H)250-130	250	130	1.0	0.30	5.0
Э(H)320-130	320	130	0.9	0.30	5.0
Э(H)340-600	340	600	1.2	0.10	4.0
Э(H)350-200	350	200	1.1	0.30	5.0
Э(H)370-350	370	350	1.1	0.22	3.0
Э(H)400-300	400	300	1.25	0.25	4.0
Э(H)470-300	470	300	1.15	0.25	5.0
Э(H)600-170	600	170	0.25	0.10	5.0
Э(H)750-630	750	630	1.3	0.25	5.0
Э(H)1050-250	1050	250	0.3	0.15	4.0
Э(H)1750-400	1750	400	0.3	0.15	5.0

Судовой эжектор Э(H)D компактной модификации

Модель	Номинальный расход, м³/ч	Производительность, м³/ч	Рабочее давление,МПа	Давление на выходе,МПа	Высота всасывания, м
Э(H)15-10	15	10	0.3	0.05	4
Э(H)22-15	22	15	0.3	0.05	4
Э(H)28-20	28	20	0.3	0.05	4
Э(H)36-30	36	30	0.3	0.05	4
Э(H)59-50	59	50	0.3	0.05	3
Э(H)95-80	95	80	0.3	0.06	3
Э(H)118-100	118	100	0.3	0.06	3

Материалы исполнения эжекторов VIGRUND серии Э(Н)

Насосы данной серии могут быть выполнены из стали, бронзы или чугуна для применения в конкретных системах в зависимости от условий эксплуатации. Дополнительную информацию о характеристиках материалов уточняйте у наших специалистов.

Оформить заказ или запросить информацию

Сертификация судовых эжекторов

По запросу заказчика насосное оборудование VIGRUND может быть поставлено с сертификатами Российского Морского Регистра Судоходства, Российского Классификационного Общества и другими разрешительными документами необходимыми для эксплуатации согласно требованиям классификационных сообществ и государственных стандартов, утвержденных законодательством Российской Федерации.

Сертификаты соответствия государственного стандарта (ГОСТ-Р) «Техническому Регламенту о безопасности машин и оборудования» утвержденному постановлением Правительства Российской Федерации.

Сертификаты судовых насосов об одобрении типа РРР

Сертификаты об одобрении типового изделия РКО. Свидетельства об одобрении типа РКО на соответствие требованиям «Технического регламента о безопасности объектов внутреннего водного транспорта», утвержденного Постановлением Правительства Российской Федерации.

Свидетельства о типовом одобрении РМРС, включая соответствие «Техническому регламенту о безопасности объектов морского транспорта», утвержденного постановлением Правительства Российской Федерации.
